Beskrivning

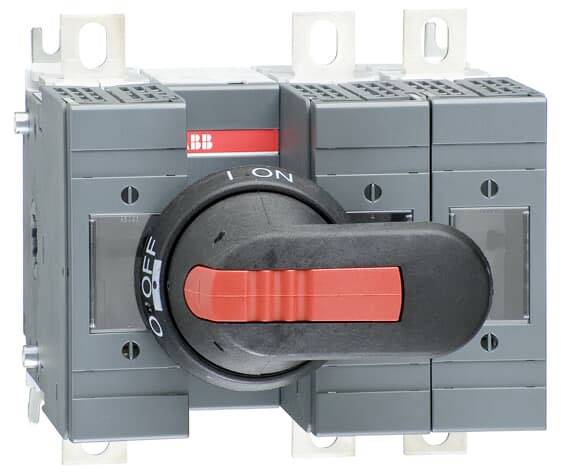

Den manuellt drivna lastfrånskiljare i OS-serien från ABB erbjuder ett optimalt skydd för de mest krävande programmen. OS-serien kopplar strömstyrkor från 20 A till 1250 A, vid spänningar upp till 690 V AC. Alla OS-brytare har en inbyggd säkringskammare i vilka säkringar av olika former kan användas. ABB erbjuder olika versioner för olika säkringsstandarder. Tack vare modulkonstruktion kan mekanismen och polerna positioneras efter monteringskraven. Detta kommer att möjliggöra en hög grad av flexibilitet och effektivitet i planeringen. Dessutom har serien IEC och UL-godkännanden. ABB erbjuder dig ett stort urval av tillbehör för denna brytare, som t.ex. Förlängningsaxlar, handtag, hjälpbrytare och klämskydd. OS-brytare är en perfekt lösning för motorskyddet och kan förutom transformatorer även användas i många andra industritillämpningar.

Snabb montering på skenaMontering: valfri positionVisning av brytarläge på omkopplaren

Den manuellt drivna lastfrånskiljare i OS-serien från ABB erbjuder ett optimalt skydd för de mest krävande programmen. OS-serien kopplar strömstyrkor från 20 A till 1250 A, vid spänningar upp till 690 V AC. Alla OS-brytare har en inbyggd säkringskammare i vilka säkringar av olika former kan användas. ABB erbjuder olika versioner för olika säkringsstandarder. Tack vare modulkonstruktion kan mekanismen och polerna positioneras efter monteringskraven. Detta kommer att möjliggöra en hög grad av flexibilitet och effektivitet i planeringen. Dessutom har serien IEC och UL-godkännanden. ABB erbjuder dig ett stort urval av tillbehör för denna brytare, som t.ex. Förlängningsaxlar, handtag, hjälpbrytare och klämskydd. OS-brytare är en perfekt lösning för motorskyddet och kan förutom transformatorer även användas i många andra industritillämpningar.

Snabb montering på skenaMontering: valfri positionVisning av brytarläge på omkopplaren

Nominell ström – avrundad

160

Nominell ström

160

Innehåll

1

Antal poler

3

Cable entry

Other

Rated permanent current Iu

160

Number of poles

3

Conditioned rated short-circuit current Iq

80

Degree of protection (IP), front side

IP20

Motor drive integrated

FALSE

Type of electrical connection of main circuit

Bolt connection

Version as emergency stop installation

FALSE

Type of control element

Short rotary handle

Version as main switch

TRUE

Version as safety switch

FALSE

Rated operation power at AC-23, 400 V

132

Rated short-time withstand current lcw

5

Suitable for floor mounting

TRUE

Max. rated operation voltage Ue AC

690

Motor drive optional

FALSE

Typ av produkt

Lastdelningsbrytare
