Beskrivning

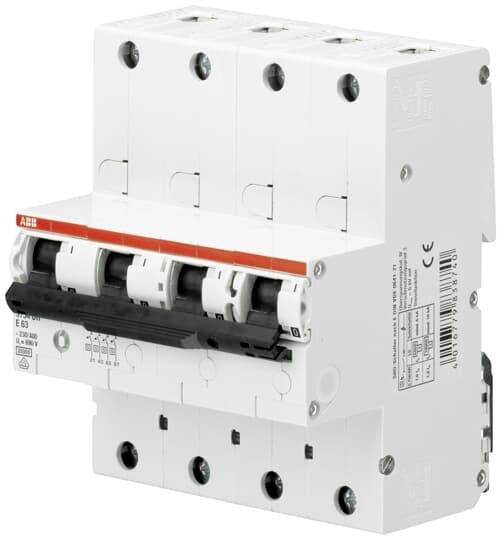

De selektiva huvudautomatlåssautomaterna i serie S750DR är certifierade enligt din VDE 0641-21 som spänningsoberoende selektiva huvudkabelskyddsbrytare (SHU) och laddmanövrerade för den högsta överspänningskategori. Dess användningsområde är mångsidigt: Som frånskiljningsanordning vid räknarplatsen enligt TAB för nätoperatören eller VDE-ar-N 4101, liksom i alla lågspännings-huvudfördelare för skydd av distributionsströmkretsar och som kopplingsanordning med delningsfunktion. De särskilda selektivitetsegenskaperna för att säkerställa hög anläggningstillgänglighet bör framhållas. De är avsedda för montering på en 35 mm din-skena enligt din en 60715. Enheter i s 750DR-familjen innehåller en inbyggd spärrmöjlighet, som möjliggör en samtidig blockering av 3 poler i en trefasström-matning. Den inbyggda spärranordningen låses i PÅ- eller AV-läge och kan dessutom låsas med hänglås, trådplomb eller buntband. Reläets kopplingsläge kan övervakas via en hjälpbrytare som kan monteras.

De selektiva huvudautomatlåssautomaterna i serie S750DR är certifierade enligt din VDE 0641-21 som spänningsoberoende selektiva huvudkabelskyddsbrytare (SHU) och laddmanövrerade för den högsta överspänningskategori. Dess användningsområde är mångsidigt: Som frånskiljningsanordning vid räknarplatsen enligt TAB för nätoperatören eller VDE-ar-N 4101, liksom i alla lågspännings-huvudfördelare för skydd av distributionsströmkretsar och som kopplingsanordning med delningsfunktion. De särskilda selektivitetsegenskaperna för att säkerställa hög anläggningstillgänglighet bör framhållas. De är avsedda för montering på en 35 mm din-skena enligt din en 60715. Enheter i s 750DR-familjen innehåller en inbyggd spärrmöjlighet, som möjliggör en samtidig blockering av 3 poler i en trefasström-matning. Den inbyggda spärranordningen låses i PÅ- eller AV-läge och kan dessutom låsas med hänglås, trådplomb eller buntband. Reläets kopplingsläge kan övervakas via en hjälpbrytare som kan monteras.

Innehåll

1

Brytningsförmåga

25

Antal poler

4

Utlösningskarakteristik

E

Storlek

6

Typ av produkt

Huvudledningsskyddsbrytare
