Beskrivning

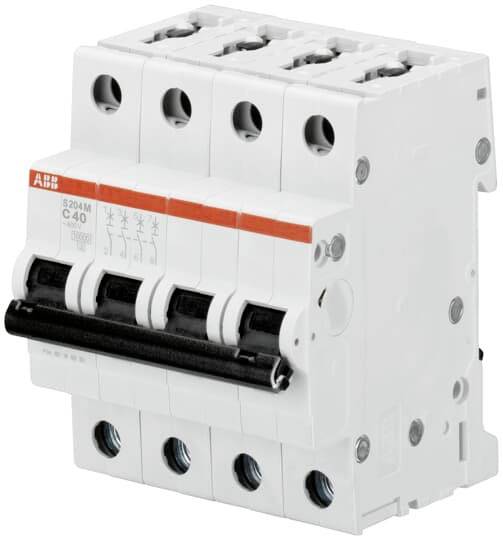

Automatsäkringar i serie s 200 M skyddar kablar och ledningar mot överbelastning och kortslutning enligt din VDE 0100-430 och din VDE 0100-530. De uppfyller byggkraven din VDE 0641-11 resp. IEC/en 60898-1, din VDE 0660-101 resp. IEC/EN60947-2 och UL1077 och CSA 22.2 No. 235. Din patenterade anslutningsplint ger enkel och säker kontakt och hantering med en tryckplatta. För bättre sikt vid ledningsdragning ligger anslutningsöppningen för ledningar ovanför anslutningsporten för fasskena. Ledartvärsnitt upp till 35 mm² kan anslutas direkt till enheten via anslutningsplint med isolering i skyddsklass IP20. Det omfattande tillbehörssortimentet ger allt was du behöver för dina installationsuppgifter. Många godkännanden gör s 200 M redo för användning över hela världen. Varje apparat testas för kvalitet och prestanda före leverans.

Nominell spänning=240 V, 415 VNominell ström=25 ABrytningsförmåga=6 kA

Automatsäkringar i serie s 200 M skyddar kablar och ledningar mot överbelastning och kortslutning enligt din VDE 0100-430 och din VDE 0100-530. De uppfyller byggkraven din VDE 0641-11 resp. IEC/en 60898-1, din VDE 0660-101 resp. IEC/EN60947-2 och UL1077 och CSA 22.2 No. 235. Din patenterade anslutningsplint ger enkel och säker kontakt och hantering med en tryckplatta. För bättre sikt vid ledningsdragning ligger anslutningsöppningen för ledningar ovanför anslutningsporten för fasskena. Ledartvärsnitt upp till 35 mm² kan anslutas direkt till enheten via anslutningsplint med isolering i skyddsklass IP20. Det omfattande tillbehörssortimentet ger allt was du behöver för dina installationsuppgifter. Många godkännanden gör s 200 M redo för användning över hela världen. Varje apparat testas för kvalitet och prestanda före leverans.

Nominell spänning=240 V, 415 VNominell ström=25 ABrytningsförmåga=6 kA

Innehåll

1

Djup

71

Antal poler

4

Utlösningskarakteristik

C

Voltage type

AC/DC

Built-in depth

69

Rated current

32

Rated voltage

400

Frequency

50-60

Release characteristic

C

Rated insulation voltage Ui

440

Current limiting class

3

Overvoltage category

3

Pollution degree

3

Width in number of modular spacings

4

Explosion-proof

FALSE

Power loss

14.8

Degree of protection (IP)

IP20

Number of protected poles

4

Concurrently switching neutral conductor

FALSE

Connectable conductor cross section solid-core

0.75-35

Connectable conductor cross section multi-wired

0.75-25

Ambient temperature during operating

-25-55

Flush-mounted installation

FALSE

Additional equipment possible

TRUE

Number of poles (total)

4

Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V

10

Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V

10

Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V

25

Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V

25

Rated impulse withstand voltage Uimp

4

Typ av produkt

Automatsäkring
