Beskrivning

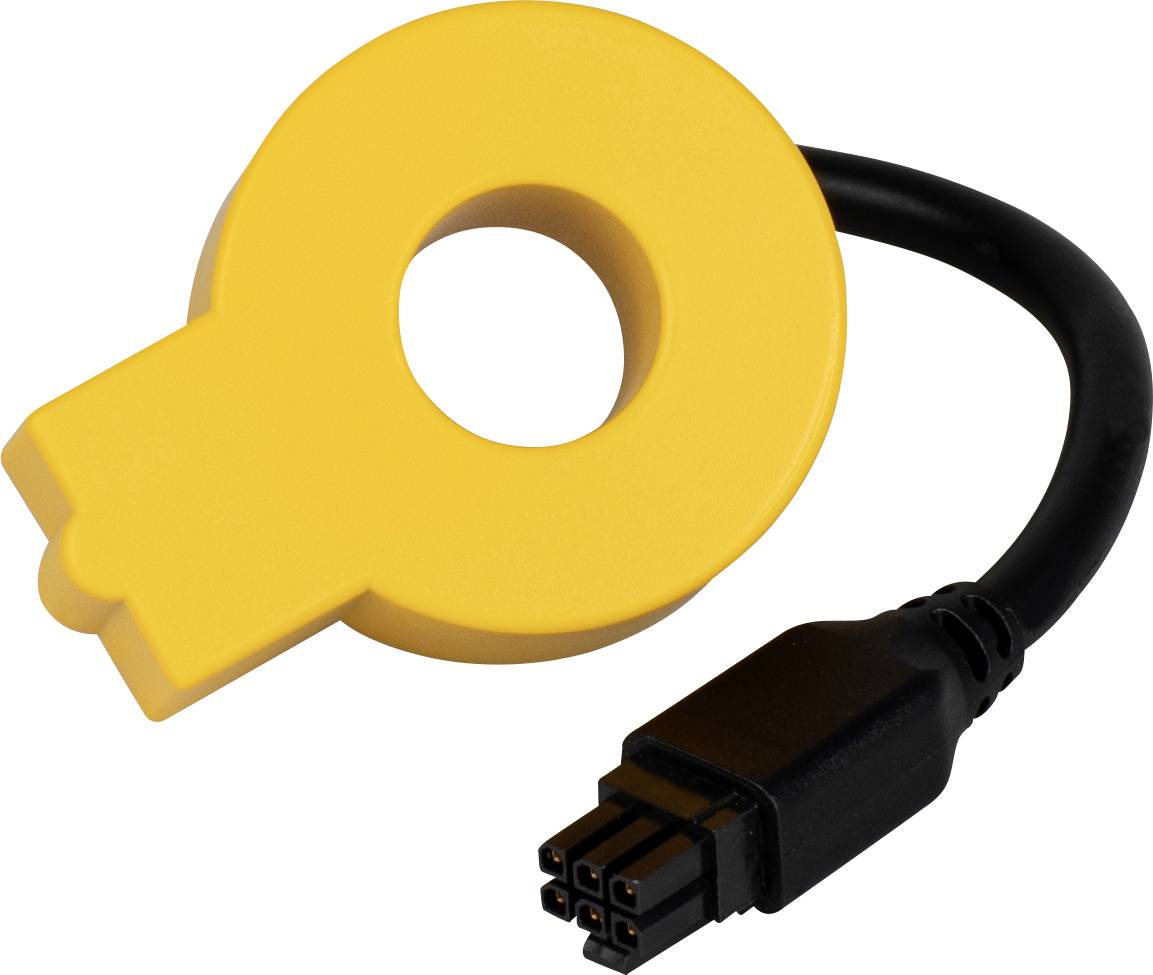

Mätströmtransformatorerna i serien W15BS är mätströmtransformator som registrerar AC- och DC-differensströmmar. Utvärdering av registrerade strömmar sker med utvärderingsenheten som är ansluten till mätomvandlaranslutningskabeln. Anslutningen till respektiveEnheter sker via en sexdelad ledning. De kan användas i DC-, AC- och 3(N)AC-system.Mätströmtransformatorerna har en inbyggd Mu-metall-skärmning för att undvika störningar från externa magnetfält.Avsedd användningMätströmstransformator W15BS lämpar sig för allströmskänslig differensströmmätning i strömförsörjningsnät upp till en märkspänning på 600 V och en märkström på 48 A, där en likfelström kan uppstå tack vare den befintliga strömriktare. Märkfelström är 1000 mA.Som primärledare ska en kabel som minst uppfyller kraven för basisolering i fråga om användningsområde användas.
Lämplig för allströmskänslig differensströmmätning typ B enligt IEC 60755Skärmning för att undvika störpåverkan orsakad av höga lastströmmar och Externa magnetiska fältInbyggd anslutningskabel
Strömtransformator med picoMAX®-anslutningsteknik Montering även i trånga utrymmen Enkel förbindelsesystem möjliggör en fas avstånd på 17,5 mm och anpassar sig perfekt varje ledningsskyddsbrytare på Valfri bärskeneadapter för enkel fastsättning av strömtransformatorer på din-skenor eller monteringsplattor Ström på 64 A eller 35 A på 1 A mottagarna Noggrannhetsklass 1
Mätströmtransformatorerna i serien W15BS är mätströmtransformator som registrerar AC- och DC-differensströmmar. Utvärdering av registrerade strömmar sker med utvärderingsenheten som är ansluten till mätomvandlaranslutningskabeln. Anslutningen till respektiveEnheter sker via en sexdelad ledning. De kan användas i DC-, AC- och 3(N)AC-system.Mätströmtransformatorerna har en inbyggd Mu-metall-skärmning för att undvika störningar från externa magnetfält.Avsedd användningMätströmstransformator W15BS lämpar sig för allströmskänslig differensströmmätning i strömförsörjningsnät upp till en märkspänning på 600 V och en märkström på 48 A, där en likfelström kan uppstå tack vare den befintliga strömriktare. Märkfelström är 1000 mA.Som primärledare ska en kabel som minst uppfyller kraven för basisolering i fråga om användningsområde användas.
Lämplig för allströmskänslig differensströmmätning typ B enligt IEC 60755Skärmning för att undvika störpåverkan orsakad av höga lastströmmar och Externa magnetiska fältInbyggd anslutningskabel
Strömtransformator med picoMAX®-anslutningsteknik Montering även i trånga utrymmen Enkel förbindelsesystem möjliggör en fas avstånd på 17,5 mm och anpassar sig perfekt varje ledningsskyddsbrytare på Valfri bärskeneadapter för enkel fastsättning av strömtransformatorer på din-skenor eller monteringsplattor Ström på 64 A eller 35 A på 1 A mottagarna Noggrannhetsklass 1
