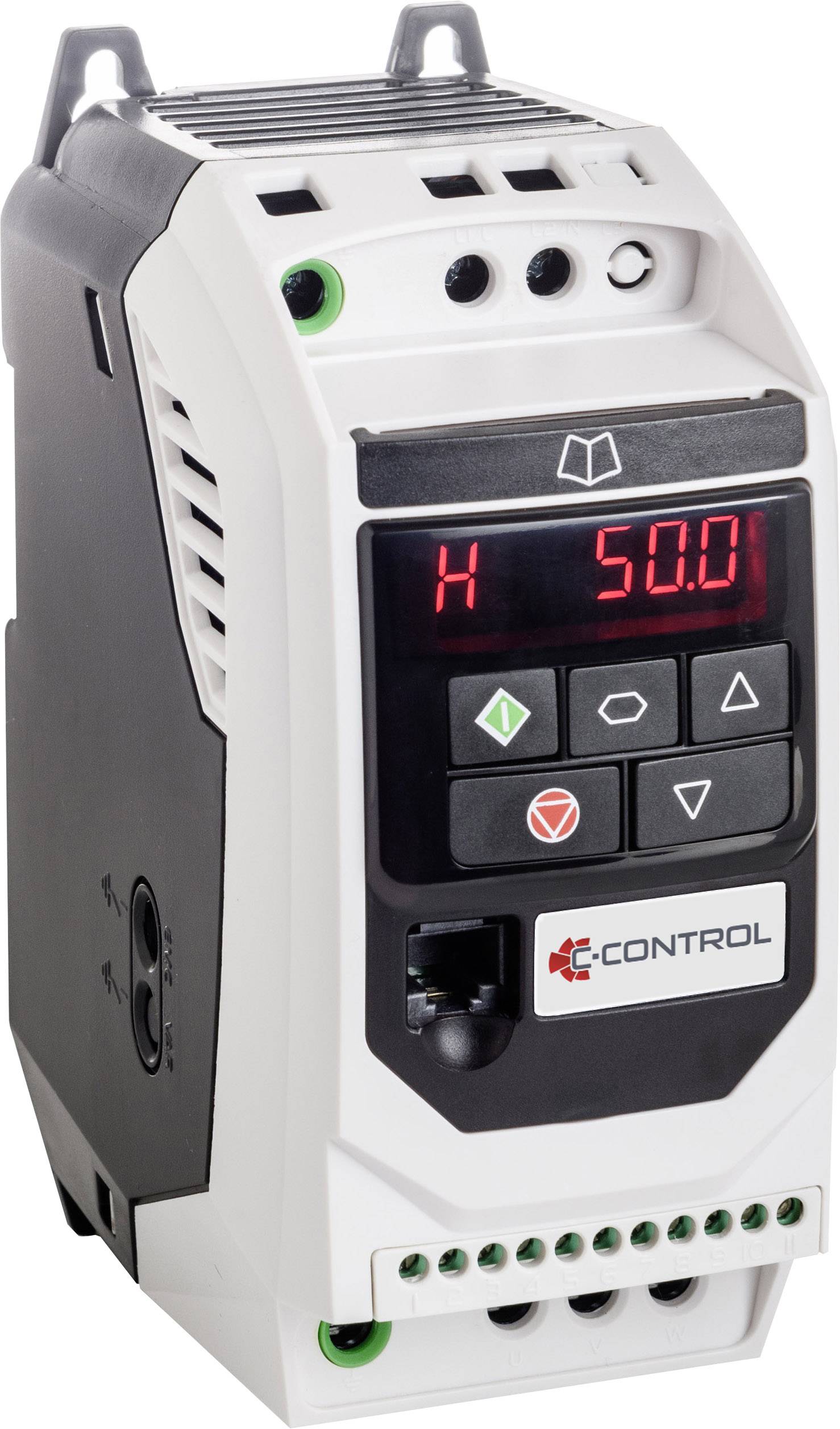

Beskrivning

Egenskaper: Kompakt konstruktion · Enkel mekanisk och elektrisk installation · Exakt och tillförlitlig styrning för IE2, IE3 och IE4 motorer · Induktionsmotoren, PM-motorer, borstlösa likströmsmotorer, synkronmotorer · 14 parametrar för grundinställningar · exakt digitala kontroll i en knapptryckning · Applikationsmakros (industri, pumpar och fläktdrift) · PTC-ingång · Max. rotationsfältfrekvens 500 Hz · Från 2,2 kW, inbyggt bromsok · Skyddsklass IP20 · Inbyggt nätfilter · Seriell kommunikation med Modbus RTU och CANopenFunktion: Styrning och börvärdesangivelse via klämmor, kontrollpanel och busssystem · PWM-taktfrekvens 4 – 32 kHz · DC-bromsning · Potentialfria styr- och meddelandekontakter · 150 % överbelastning i 60 s · Detaljerad feldiagnos med parameteruppsättning ”o” · integrerat PI-reglage · U/f-karakteristik-styrning · Open-loop-vektor-varvtalsreglering · Open-Loop-varvtalsreglering för synkronmotorer · BLDC-vektorreglering · Synkron-reluktans-motorRekommenderade användningsområden: pumpar, slipmaskiner, fläktar, textilmaskiner, maskiner för träbearbetning, tillförselsystem, tryckpressar, förpackningsmaskiner

Enkelt handhavande genom strukturerad parametersatsInbyggt nätfilterSkyddar motorn genom motor-PTC-ingång

Snabb idrifttagning genom endast 14 basparametrar Förprogrammerat ”plug & play”-läge – Anslut, slå på, sätt igång Enkel återställning av parametrarna till ”fabriksinställd parameteruppsättning” Menystyrning med självinstruerande navigering Enkel montering med DIN-skena och påstickbara plintar VersiStick tillåter snabb parametrisering Översikt över alla parametrar genom praktiskt ”Hjälpkort” Enkelt med förinställda ingångsmoduler.”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:”Obs!Varmvattenberedare med starkström:Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null},{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”C-ControlgpsrAddress”:”Klaus-Conrad-Str. 1gpsrCity”:”HirschaugpsrCompanyName”:”Conrad Electronic SEgpsrCountry”:”GermanygpsrDigitalAddress”:”https://www.conrad.com/en/brands/c-control.htmlgpsrPhoneNumber”:”+499604408787gpsrPostalcode”:”92240id”:”Brand.0530image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/CCONTROLVL00/image.jpg”},”productShortInformation”:{”title”:”C-Control Frekvensomvandlare CDI-220-1C3 2.2 kW 1 fasig 230 Vslug”:”c-control-frekvensomvandlare-cdi-220-1c3-2-2-kw-1-fasig-230-v-2104220shortDescription”:”C-Control CC-6312660 Frekvensomvandlare 1 starticleGroup”:”1101123articleGroupName”:”FrekvensomriktaremodificationDate”:”2025-08-24 07:32:46mainImage”:{”type”:”Primary ImageassetID”:”002104217PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002104217PI00/image.jpgaltText”:”En liten, vit varvtalsregulator med digitala kontroller och en display som visar ’H 50.01’. Varumärkets logotyp längst ner till höger.”},”featuresShortened”:[”Enkelt handhavande genom strukturerad parametersatsInbyggt nätfilterSkyddar motorn genom motor-PTC-ingång

Egenskaper: Kompakt konstruktion · Enkel mekanisk och elektrisk installation · Exakt och tillförlitlig styrning för IE2, IE3 och IE4 motorer · Induktionsmotoren, PM-motorer, borstlösa likströmsmotorer, synkronmotorer · 14 parametrar för grundinställningar · exakt digitala kontroll i en knapptryckning · Applikationsmakros (industri, pumpar och fläktdrift) · PTC-ingång · Max. rotationsfältfrekvens 500 Hz · Från 2,2 kW, inbyggt bromsok · Skyddsklass IP20 · Inbyggt nätfilter · Seriell kommunikation med Modbus RTU och CANopenFunktion: Styrning och börvärdesangivelse via klämmor, kontrollpanel och busssystem · PWM-taktfrekvens 4 – 32 kHz · DC-bromsning · Potentialfria styr- och meddelandekontakter · 150 % överbelastning i 60 s · Detaljerad feldiagnos med parameteruppsättning ”o” · integrerat PI-reglage · U/f-karakteristik-styrning · Open-loop-vektor-varvtalsreglering · Open-Loop-varvtalsreglering för synkronmotorer · BLDC-vektorreglering · Synkron-reluktans-motorRekommenderade användningsområden: pumpar, slipmaskiner, fläktar, textilmaskiner, maskiner för träbearbetning, tillförselsystem, tryckpressar, förpackningsmaskiner

Enkelt handhavande genom strukturerad parametersatsInbyggt nätfilterSkyddar motorn genom motor-PTC-ingång

Snabb idrifttagning genom endast 14 basparametrar Förprogrammerat ”plug & play”-läge – Anslut, slå på, sätt igång Enkel återställning av parametrarna till ”fabriksinställd parameteruppsättning” Menystyrning med självinstruerande navigering Enkel montering med DIN-skena och påstickbara plintar VersiStick tillåter snabb parametrisering Översikt över alla parametrar genom praktiskt ”Hjälpkort” Enkelt med förinställda ingångsmoduler.”]},”advisoryInformation”:[{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:”Obs!Varmvattenberedare med starkström:Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null},{”logo”:null,”headline”:null,”subHeadline”:null,”longDescription”:null,”linkTitle”:null,”link”:null,”add2CartPageSequence”:null,”detailpageSequence”:500,”linkUrl”:null}],”greenLabel”:false,”symbolImages”:null,”awardImages”:null,”brand”:{”displayName”:”C-ControlgpsrAddress”:”Klaus-Conrad-Str. 1gpsrCity”:”HirschaugpsrCompanyName”:”Conrad Electronic SEgpsrCountry”:”GermanygpsrDigitalAddress”:”https://www.conrad.com/en/brands/c-control.htmlgpsrPhoneNumber”:”+499604408787gpsrPostalcode”:”92240id”:”Brand.0530image”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/CCONTROLVL00/image.jpg”},”productShortInformation”:{”title”:”C-Control Frekvensomvandlare CDI-220-1C3 2.2 kW 1 fasig 230 Vslug”:”c-control-frekvensomvandlare-cdi-220-1c3-2-2-kw-1-fasig-230-v-2104220shortDescription”:”C-Control CC-6312660 Frekvensomvandlare 1 starticleGroup”:”1101123articleGroupName”:”FrekvensomriktaremodificationDate”:”2025-08-24 07:32:46mainImage”:{”type”:”Primary ImageassetID”:”002104217PI00imageUrl”:”https://asset.conrad.com/media10/isa/160267/c1/-/sv/002104217PI00/image.jpgaltText”:”En liten, vit varvtalsregulator med digitala kontroller och en display som visar ’H 50.01’. Varumärkets logotyp längst ner till höger.”},”featuresShortened”:[”Enkelt handhavande genom strukturerad parametersatsInbyggt nätfilterSkyddar motorn genom motor-PTC-ingång

Inspänning

230

Typ av produkt

Frekvensomvandlare

Uteffekt (max.)

2.2

Frekvens (max.)

500

Frekvens min.

0

Nät

1 fasig

Frekvens

0 Hz – 500 Hz

Nominell ström

10.5

Djup

221

Höjd

109

Bredd

150

Skyddsklass

IP20

Typ

CDI-220-1C3

Filterklass

C1

Mått.

(B x H x D) 150 x 109 x 221 mm

Tillverkarnr.

CC-6312660
