Beskrivning

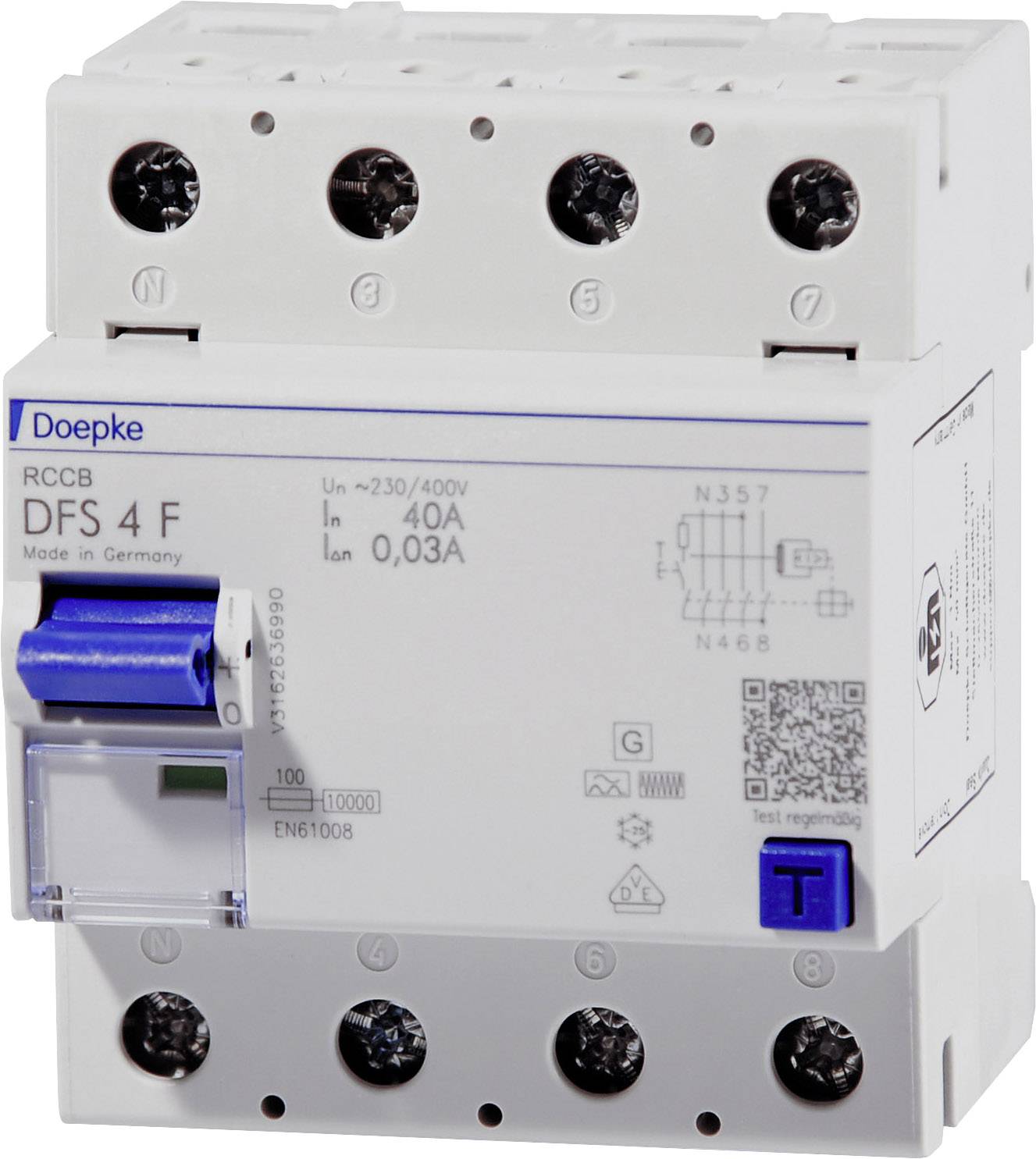

Felströmsskyddsbrytare (RCCB) strömförsörjningen av när farlig felström. Du skyddar därmed personer, djur och anläggningar. DFS 4 är två- eller fyrpoliga felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta instrumenten fyra delningsenheter smal. De är utrustade med många olika felström typer och utföranden vid mätningsström upp till 125 A. De stora dubbelradiga kopplingsplintar kan även stora ledarareor. Den utlöses fönsterhandtagets multifunktionsomkopplare underlättar felsökning. Den kostnadsfria etikettprogrammet hjälper vid märkning. Brytare av typen F är mischfrequenzsensitiv. Det skyddar nätspänning oberoende mot puls- och växelspänning felström samt felström med mischfrequenzen avvikande från 50 Hz. De är ökar stötströmmen- och åska. Enheter i standardutförande är för övervakning av strömkretsar med en märkspänning 230 V/400 V och en bemessungsfrequenz från 50 Hz. Egenskaper: känslig för växel- och pulserande likströmsfelströmmar av nätfrekvens (Typ A) och växel felström med mischfrequenzen ? 50 Hz – hög immunitet mot stöt felström och netzspannungsgetriebene följningsström impulser – litet format för alla bemessungsstrome; – högt kortslutningsskydd; – dubbelsidig dubbelplintar för stora ledararea och skenor anslutning; – kopplingslägevisare; – fönster för textetiketter; – multifunktionsomkopplare med tre lägen: ”på”, ”av”, ”utlöst”; – även i utförandet ”HD” – neutralledare position vänster, utan extra kostnad även användas som N höger. Monteringssätt: – snabbt montering på skena- valfritt monteringsläge – Einspeiserichtung valfritt användningsområden: – kort sagt modern husinstallationer med LED-belysning anläggningar samt enfasig frekvensomriktare.; – perfekt för anläggningar, där RCCB av typ A på grund av stöt felström får fellarm luta.; – kommersiella och industriella installationer med TN-S-, TT- och TN-C-S-system, där driftutrustning kraftelektronik utan galvanisk separering från nät för användning, t.ex. switchade nätenheter, högfrekvent strömriktare, fotovoltaik- och UPS-system med transformator lossa växelriktare.; – uteslutna är användning i TN-C-nät och för skydd av system där elektronisk driftutrustning släta kan orsaka. Här är ett omfattande skydd inte. För sådana tillämpningar rekommenderar vi vår allströmkänsliga rcder felströmsskyddsbrytare (typ B eller B+). Observera: – lämplig för användning i 50 Hz växelströmsnät; – inte för användning i likströmnät samt på utgången på styrda elektriska anordningar som t.ex. frekvensomriktare.

Snabb montering på skenaEnbaulage valfrittEinspeiserichtung valfritt

Felströmsskyddsbrytare (RCCB) strömförsörjningen av när farlig felström. Du skyddar därmed personer, djur och anläggningar. DFS 4 är två- eller fyrpoliga felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta instrumenten fyra delningsenheter smal. De är utrustade med många olika felström typer och utföranden vid mätningsström upp till 125 A. De stora dubbelradiga kopplingsplintar kan även stora ledarareor. Den utlöses fönsterhandtagets multifunktionsomkopplare underlättar felsökning. Den kostnadsfria etikettprogrammet hjälper vid märkning. Brytare av typen F är mischfrequenzsensitiv. Det skyddar nätspänning oberoende mot puls- och växelspänning felström samt felström med mischfrequenzen avvikande från 50 Hz. De är ökar stötströmmen- och åska. Enheter i standardutförande är för övervakning av strömkretsar med en märkspänning 230 V/400 V och en bemessungsfrequenz från 50 Hz. Egenskaper: känslig för växel- och pulserande likströmsfelströmmar av nätfrekvens (Typ A) och växel felström med mischfrequenzen ? 50 Hz – hög immunitet mot stöt felström och netzspannungsgetriebene följningsström impulser – litet format för alla bemessungsstrome; – högt kortslutningsskydd; – dubbelsidig dubbelplintar för stora ledararea och skenor anslutning; – kopplingslägevisare; – fönster för textetiketter; – multifunktionsomkopplare med tre lägen: ”på”, ”av”, ”utlöst”; – även i utförandet ”HD” – neutralledare position vänster, utan extra kostnad även användas som N höger. Monteringssätt: – snabbt montering på skena- valfritt monteringsläge – Einspeiserichtung valfritt användningsområden: – kort sagt modern husinstallationer med LED-belysning anläggningar samt enfasig frekvensomriktare.; – perfekt för anläggningar, där RCCB av typ A på grund av stöt felström får fellarm luta.; – kommersiella och industriella installationer med TN-S-, TT- och TN-C-S-system, där driftutrustning kraftelektronik utan galvanisk separering från nät för användning, t.ex. switchade nätenheter, högfrekvent strömriktare, fotovoltaik- och UPS-system med transformator lossa växelriktare.; – uteslutna är användning i TN-C-nät och för skydd av system där elektronisk driftutrustning släta kan orsaka. Här är ett omfattande skydd inte. För sådana tillämpningar rekommenderar vi vår allströmkänsliga rcder felströmsskyddsbrytare (typ B eller B+). Observera: – lämplig för användning i 50 Hz växelströmsnät; – inte för användning i likströmnät samt på utgången på styrda elektriska anordningar som t.ex. frekvensomriktare.

Snabb montering på skenaEnbaulage valfrittEinspeiserichtung valfritt

Nominell ström

40

Nominell ström – avrundad

40

Innehåll

1

Mått.

(B x H x D) 72 x 85 x 69 mm

Djup

69

Höjd

85

Bredd

72

Driftklass

gG

Märkfelström

0.03

Nominell spänning

400

Antal poler

4

Utlösningskarakteristik

Snabb -F-

Typ av produkt

Felström-skyddsbrytare
