Beskrivning

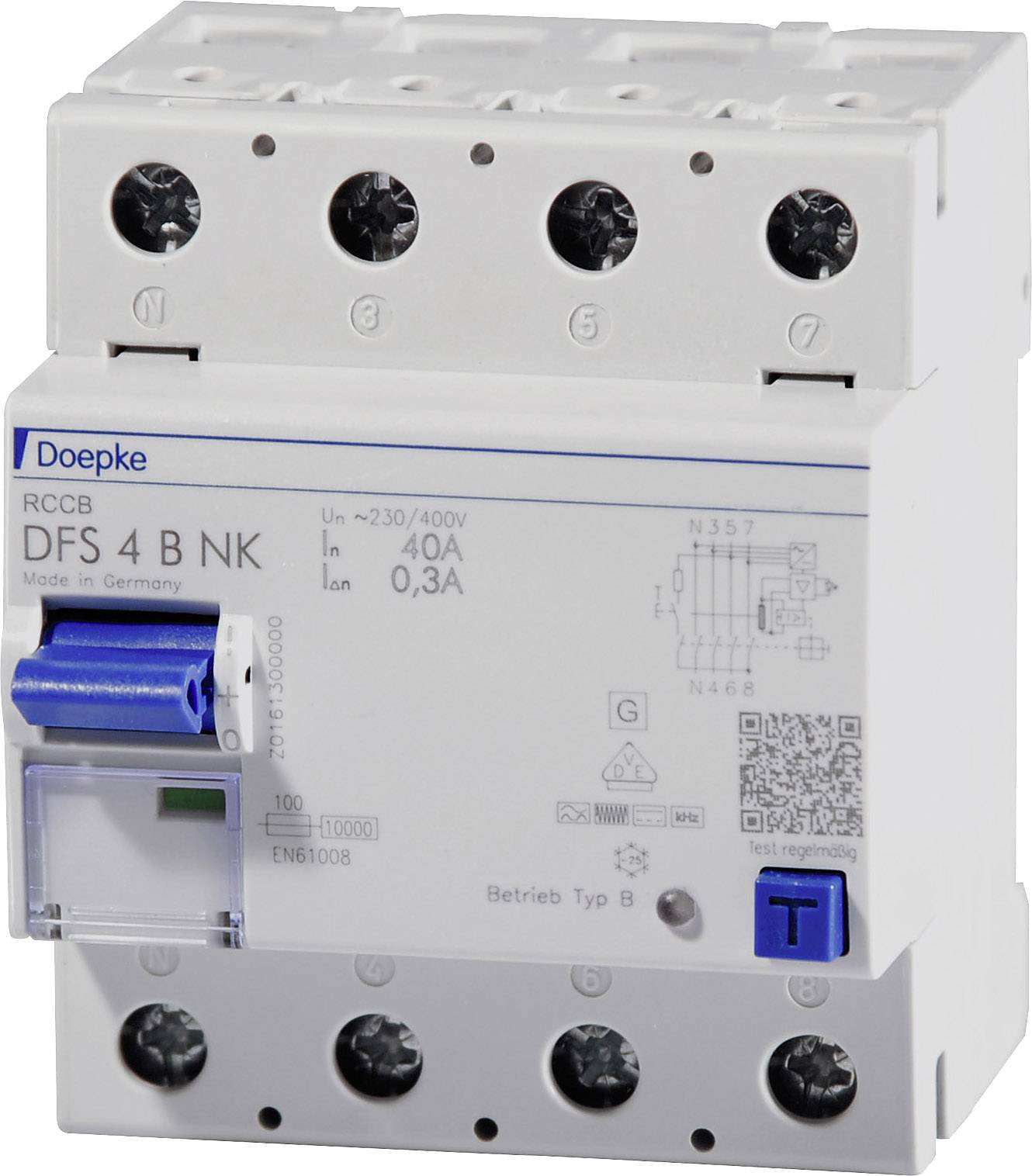

Felströmsskyddsbrytare (RCCB) strömförsörjningen av när farlig felström. Du skyddar därmed personer, djur och anläggningar. DFS 4 är två- eller fyrpoliga felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta instrumenten fyra delningsenheter smal. De är utrustade med många olika felström typer och utföranden vid mätningsström upp till 125 A. De stora dubbelradiga kopplingsplintar kan även stora ledarareor. Den utlöses fönsterhandtagets multifunktionsomkopplare underlättar felsökning. Den kostnadsfria etikettprogrammet hjälper vid märkning. Brytare av typ B är allströmskänslig. Det skyddar mot puls- och växelspänning felström, felström med mischfrequenzen och släta likfelström vid frekvenser upp till 150 kHz. De är ökar stötströmmen- och åska. Den allströmkänsliga rcder felströmsskyddsbrytare i serie NK erbjuder den klassiska brandskydd på 300 mA vid frekvenser från 0 till 150 kHz. De är lämpade för brand utsatta områden. Enheter i standardutförande är för övervakning av strömkretsar med en märkspänning 230 V/400 V och en bemessungsfrequenz från 50 Hz. Egenskaper: – uppfyller kraven i bauvorschriften VDE 0664-10, VDE 0664-40, VDE 0664-400, ÖVE/ÖNORM E 8601 – allströmskänslig för felström med frekvenser och mischfrequenzen från 0 Hz (slät likström) upp till 150 kHz; – elektromagnetisk kompatibilitet enligt VDE 0664-30 och VDE 0839-6-2 (immunitet för industriell användning) – nätspänning oberoende utlösning vid felström av typen A; – spänningsberoende registrering av slät lik felström och växelspänning felström med frekvenser ? 50/60 Hz; – full funktionsduglig med nätspänningar från minst 50 V AC till två valfria aktiva ledare – låg storlek för alla bemessungsstrome; – högt kortslutningsskydd; – dubbelsidig dubbelplintar för stora ledararea och skenor anslutning; – kopplingslägevisare; – fönster för textetiketter; – multifunktionsomkopplare med tre lägen: ”på”, ”av”, ”utlöst”; – även i utförandet ”HD” – neutralledare position vänster, utan extra kostnad även användas som N höger. Monteringssätt: – snabbt montering på skena- valfritt monteringsläge – påfyllning lämpligen ovanifrån användningsområden: – kommersiella och industriella installationer med TN-S-, TT- och TN-C-S-system, där driftutrustning kraftelektronik utan galvanisk separering från nät för användning, t.ex. frekvensomriktare, switchade nätenheter, högfrekvent strömriktare, fotovoltaik- och UPS-system med transformator lossa växelriktare.; – eld utsatta områden: – lämplig för användning i 50 Hz växelströmsnät; – RCCB för andra frekvenser på begäran; – inte för användning i likströmnät samt på utgången på styrda elektriska anordningar som t.ex. frekvensomriktare.

Snabb montering på skenaMontering: valfri positionInmatning lämpligen ovanifrån

Felströmsskyddsbrytare (RCCB) strömförsörjningen av när farlig felström. Du skyddar därmed personer, djur och anläggningar. DFS 4 är två- eller fyrpoliga felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta instrumenten fyra delningsenheter smal. De är utrustade med många olika felström typer och utföranden vid mätningsström upp till 125 A. De stora dubbelradiga kopplingsplintar kan även stora ledarareor. Den utlöses fönsterhandtagets multifunktionsomkopplare underlättar felsökning. Den kostnadsfria etikettprogrammet hjälper vid märkning. Brytare av typ B är allströmskänslig. Det skyddar mot puls- och växelspänning felström, felström med mischfrequenzen och släta likfelström vid frekvenser upp till 150 kHz. De är ökar stötströmmen- och åska. Den allströmkänsliga rcder felströmsskyddsbrytare i serie NK erbjuder den klassiska brandskydd på 300 mA vid frekvenser från 0 till 150 kHz. De är lämpade för brand utsatta områden. Enheter i standardutförande är för övervakning av strömkretsar med en märkspänning 230 V/400 V och en bemessungsfrequenz från 50 Hz. Egenskaper: – uppfyller kraven i bauvorschriften VDE 0664-10, VDE 0664-40, VDE 0664-400, ÖVE/ÖNORM E 8601 – allströmskänslig för felström med frekvenser och mischfrequenzen från 0 Hz (slät likström) upp till 150 kHz; – elektromagnetisk kompatibilitet enligt VDE 0664-30 och VDE 0839-6-2 (immunitet för industriell användning) – nätspänning oberoende utlösning vid felström av typen A; – spänningsberoende registrering av slät lik felström och växelspänning felström med frekvenser ? 50/60 Hz; – full funktionsduglig med nätspänningar från minst 50 V AC till två valfria aktiva ledare – låg storlek för alla bemessungsstrome; – högt kortslutningsskydd; – dubbelsidig dubbelplintar för stora ledararea och skenor anslutning; – kopplingslägevisare; – fönster för textetiketter; – multifunktionsomkopplare med tre lägen: ”på”, ”av”, ”utlöst”; – även i utförandet ”HD” – neutralledare position vänster, utan extra kostnad även användas som N höger. Monteringssätt: – snabbt montering på skena- valfritt monteringsläge – påfyllning lämpligen ovanifrån användningsområden: – kommersiella och industriella installationer med TN-S-, TT- och TN-C-S-system, där driftutrustning kraftelektronik utan galvanisk separering från nät för användning, t.ex. frekvensomriktare, switchade nätenheter, högfrekvent strömriktare, fotovoltaik- och UPS-system med transformator lossa växelriktare.; – eld utsatta områden: – lämplig för användning i 50 Hz växelströmsnät; – RCCB för andra frekvenser på begäran; – inte för användning i likströmnät samt på utgången på styrda elektriska anordningar som t.ex. frekvensomriktare.

Snabb montering på skenaMontering: valfri positionInmatning lämpligen ovanifrån

Nominell ström

63

Nominell ström – avrundad

63

Innehåll

1

Mått.

(B x H x D) 72 x 85 x 75 mm

Djup

75

Höjd

85

Bredd

72

Driftklass

gG

Märkfelström

0.03

Nominell spänning

230

Antal poler

4

Utlösningskarakteristik

B

Typ av produkt

Jordfelsbrytare
