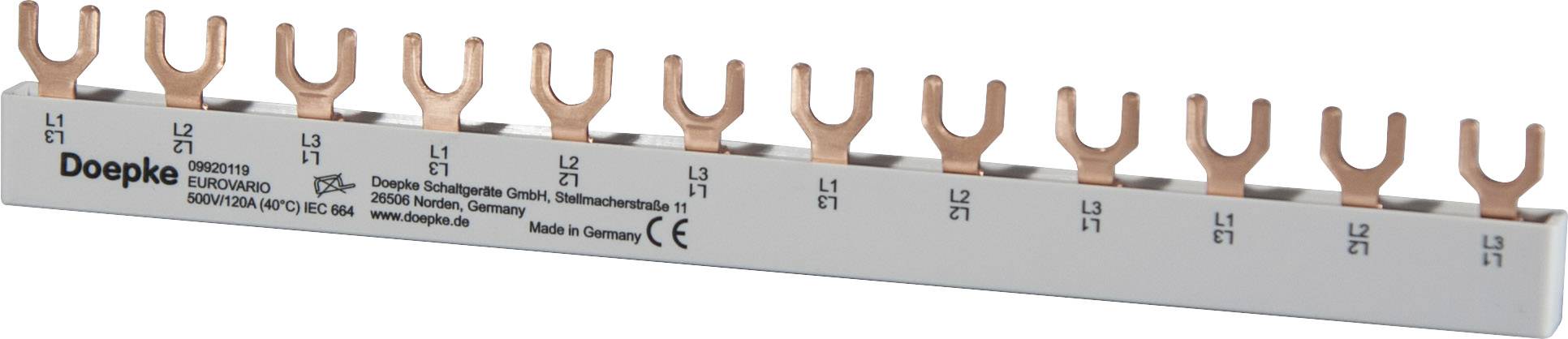

Beskrivning

Komponenterna för ledningsdragning av jordfelsbrytare i frontpaneler, kontors och privata använda elektriska distributörer underlättar installationen avsevärt. Färdigt tillskurna samlingsskena av euro vario-systemet lämpar sig för försörjning av anslutning av jordfelsbrytare, ledningsskyddsbrytare och FI-/LS-kombinationer på undersidan av enheter. Skenorna är i gaffelkonstruktion och i en stor variatonsfrihet i en till fyra poligt utförande (t. T. med plats för hjälpbrytare). Den beröringsskydd EV-S BS täcker oanvänd portarna. Egenskaper: – kan användas för anslutning av jordfelsbrytare ledningsskyddsbrytare och FI/LS-kombinationer – stor variatonsfrihet – liten konstruktion; – hög tidsbesparing vid kabeldragning monteringssätt: skenorna i de övre eller nedre anslutningsklämmor av ledarna som ska förbindas enheter. Användningsområden: i denna serie i kombination med RCCB, MCB och RCBO i strömförsörjning av bostadshus, ändamålsbyggander och av industrianläggningar. Observera: vid inmatning av ledningsskyddsbrytare från ovan i kombination med doepke-fehlerstromschutzschaltern är anslutningsskenor EV-S G ANL (N vänster) eller EV-S G ANR (N höger).

Litet format.Hög tidsbesparing vid kabeldragning

Komponenterna för ledningsdragning av jordfelsbrytare i frontpaneler, kontors och privata använda elektriska distributörer underlättar installationen avsevärt. Färdigt tillskurna samlingsskena av euro vario-systemet lämpar sig för försörjning av anslutning av jordfelsbrytare, ledningsskyddsbrytare och FI-/LS-kombinationer på undersidan av enheter. Skenorna är i gaffelkonstruktion och i en stor variatonsfrihet i en till fyra poligt utförande (t. T. med plats för hjälpbrytare). Den beröringsskydd EV-S BS täcker oanvänd portarna. Egenskaper: – kan användas för anslutning av jordfelsbrytare ledningsskyddsbrytare och FI/LS-kombinationer – stor variatonsfrihet – liten konstruktion; – hög tidsbesparing vid kabeldragning monteringssätt: skenorna i de övre eller nedre anslutningsklämmor av ledarna som ska förbindas enheter. Användningsområden: i denna serie i kombination med RCCB, MCB och RCBO i strömförsörjning av bostadshus, ändamålsbyggander och av industrianläggningar. Observera: vid inmatning av ledningsskyddsbrytare från ovan i kombination med doepke-fehlerstromschutzschaltern är anslutningsskenor EV-S G ANL (N vänster) eller EV-S G ANR (N höger).

Litet format.Hög tidsbesparing vid kabeldragning

Nominell spänning

690

Typ av produkt

Phase busbar

Driftspänning (specifikationer)

690

Tvärsnitt

10

Mått.

(B x H) 212 mm x 17.5 mm

Nominell ström

63

Nominell ström – avrundad

63

Moduler totalt

12

Innehåll

1

Bredd

212

Höjd

17.5
