Beskrivning

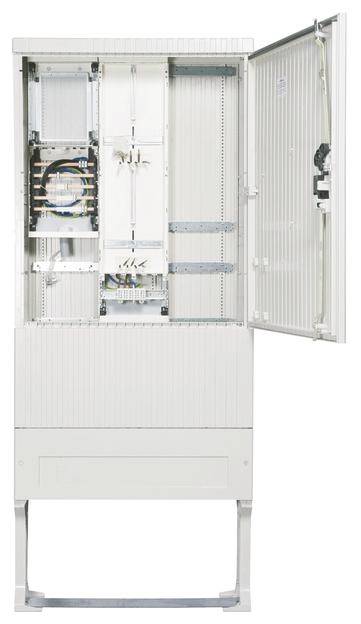

Mätare-anslutningskolonn 207, Universal-Z, 2 ZP, 3-punkts, 5-pol, tomma fält, bas, APPZ. Räknaranslutningskolonn, kapslingsklass IP 44, som baskolonn inklusive ingrävningssockel i glasfiberförstärkt polyester FS 833.5 enligt din en 14598. Mätare-anslutningskolonn uppfyller kraven i din VDE 0603-1 (VDE 0603-1):2017-06 tillsammans med din VDE 0603-2-1 (VDE 0603-2-1):2017-06. Dessutom är anläggningen uppbyggd på grundval av de tillämpliga direktiven för användning av VDE-ar-N 4100:2019-04 inkl. den tillhörande rättelsen VDE-ar-N 4100 ber 1:2019. Genom extrakomponenter byggs baskolonnen ut till en anslutningsklar räknaranslutningskolonn av motsvarande VNB. Profilerat hölje i räfflad design. Dörr med öppningsvinkel 180 grader vid fritt och 90 grader för assirade chassin. Höger dörr kan lossas. Stängning med vridspak och trepunkts-baskyleförslutning med 1 eller 2 profilhalvcylindrar. Inbyggd cylinder nedan med likstängande serie. En andra låscylinder (t.ex. från VNB-låsanläggning) kan monteras uppåt efter att fyrkantslutningen har tagits bort. Om ingen andra profilhalvcylinder installeras ska den andra övre öppningen vara utrustad med ett blindlås. Ventilationen sker via labyrinttharautbildade ventilationskanaler, förhindrar att främmande föremål tränger in och är hålsäker. Mätare-anslutningskolonner är byggda enligt tekniskt direktiv: Anslutningsskåp utomhus/fasta kopplings- och reglerskåp och räknaranslutningskolonner till det lågspänningsnätet hos den systemansvarige för distributionssystemet. Monteringen består av skyddsisolerade räknarfält din 43870 (funktionsområden) för räknare. Räknarplatser är avsedda för en IP54-täckning. Ingrävningssockel och anslutningskolonn utgör en enhet. Ett galler rekommenderas. För att undvika kondensation ska sockeln fyllas till höjden på kabelfästskenan invändigt med sockelfyllnad.

Mätare-anslutningskolonn 207, Universal-Z, 2 ZP, 3-punkts, 5-pol, tomma fält, bas, APPZ. Räknaranslutningskolonn, kapslingsklass IP 44, som baskolonn inklusive ingrävningssockel i glasfiberförstärkt polyester FS 833.5 enligt din en 14598. Mätare-anslutningskolonn uppfyller kraven i din VDE 0603-1 (VDE 0603-1):2017-06 tillsammans med din VDE 0603-2-1 (VDE 0603-2-1):2017-06. Dessutom är anläggningen uppbyggd på grundval av de tillämpliga direktiven för användning av VDE-ar-N 4100:2019-04 inkl. den tillhörande rättelsen VDE-ar-N 4100 ber 1:2019. Genom extrakomponenter byggs baskolonnen ut till en anslutningsklar räknaranslutningskolonn av motsvarande VNB. Profilerat hölje i räfflad design. Dörr med öppningsvinkel 180 grader vid fritt och 90 grader för assirade chassin. Höger dörr kan lossas. Stängning med vridspak och trepunkts-baskyleförslutning med 1 eller 2 profilhalvcylindrar. Inbyggd cylinder nedan med likstängande serie. En andra låscylinder (t.ex. från VNB-låsanläggning) kan monteras uppåt efter att fyrkantslutningen har tagits bort. Om ingen andra profilhalvcylinder installeras ska den andra övre öppningen vara utrustad med ett blindlås. Ventilationen sker via labyrinttharautbildade ventilationskanaler, förhindrar att främmande föremål tränger in och är hålsäker. Mätare-anslutningskolonner är byggda enligt tekniskt direktiv: Anslutningsskåp utomhus/fasta kopplings- och reglerskåp och räknaranslutningskolonner till det lågspänningsnätet hos den systemansvarige för distributionssystemet. Monteringen består av skyddsisolerade räknarfält din 43870 (funktionsområden) för räknare. Räknarplatser är avsedda för en IP54-täckning. Ingrävningssockel och anslutningskolonn utgör en enhet. Ett galler rekommenderas. För att undvika kondensation ska sockeln fyllas till höjden på kabelfästskenan invändigt med sockelfyllnad.

Typ av produkt

Mätare-anslutningspelare

Mått.

(B x H x D) 839 x 2010 x 277 mm

Innehåll

1

Material

Plast

Bredd

839

Höjd

2010

Djup

277
